用途介绍

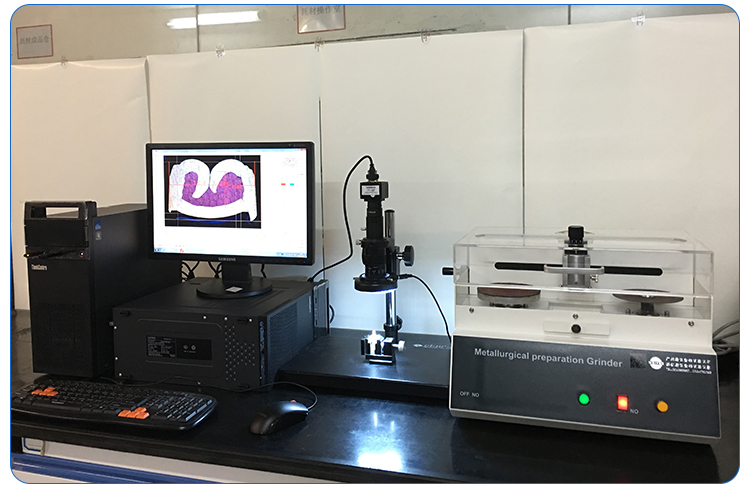

端子截面分析仪是针对线束行业品质检验而专门研发的一款精密检测分析设备，整套线束断面分析仪系统由端子切割设备、研磨设备、腐蚀清洗、断面图像采集系统、线束端子图片测量分析系统等单元组成，采用人体力学设计，模块化组合，流水线式工作流程，让操作更方便、快捷。全套检测系统可在3分钟内完成一个端子的处理分析，极大地提高了端子断面品质检验的速度。简易的操作、高品质的图像采集系统、精确的测量分析为您的生产保驾护航。高性能显微观测仪和专用软件可简单正确地测量长度﹑计算面积。放大倍率从20倍-最大500倍。超过AWG30的极细线也能鲜明地显示出。用本公司新开发的断面分析专用软件，可测定 CH・CW，能瞬时计算出断面面积。在最大倍率下的测量精度为1-2µm。
系统特点
1．不用树脂凝固（采用德国及日本最新检测线束方式缩短检测时间）
至今为止的树脂凝固法做样品必须从树脂硬化，树脂裁断，粗磨，研磨。做一个样品要花数小时。本产品不需树脂凝固，制作一个样品只用3分钟。

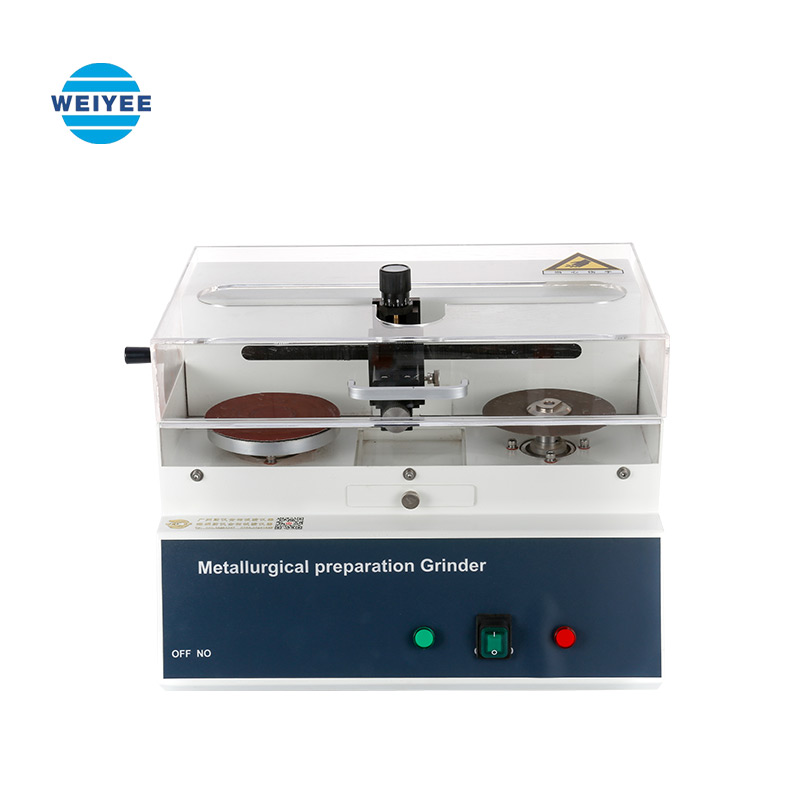

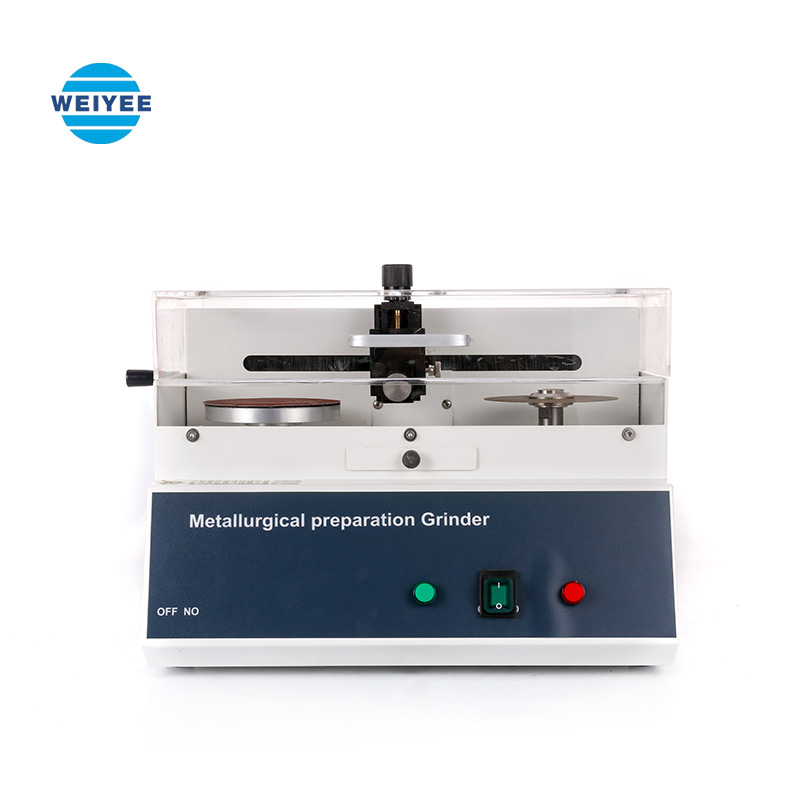

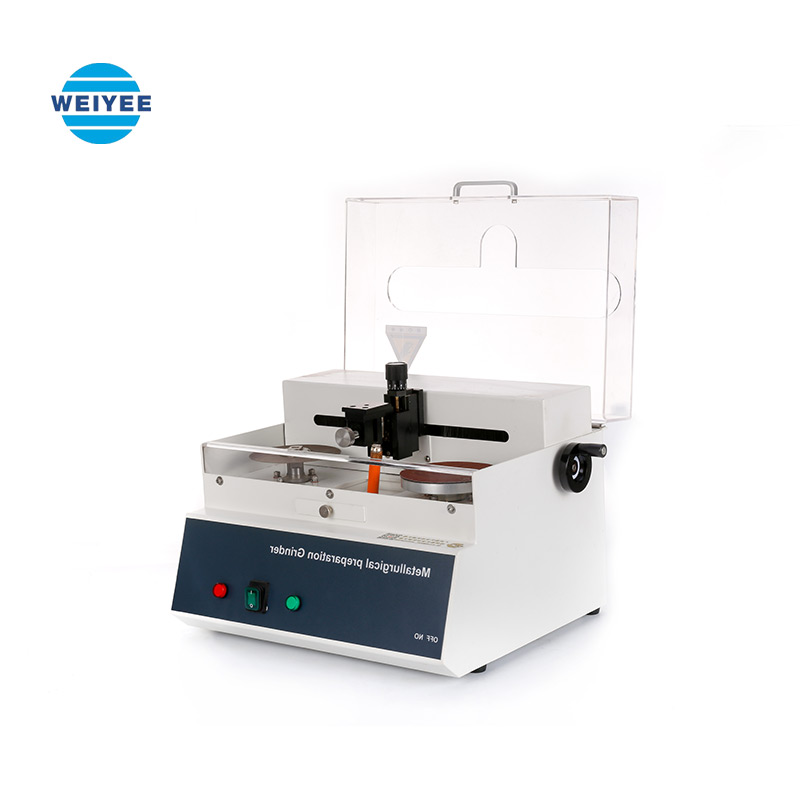

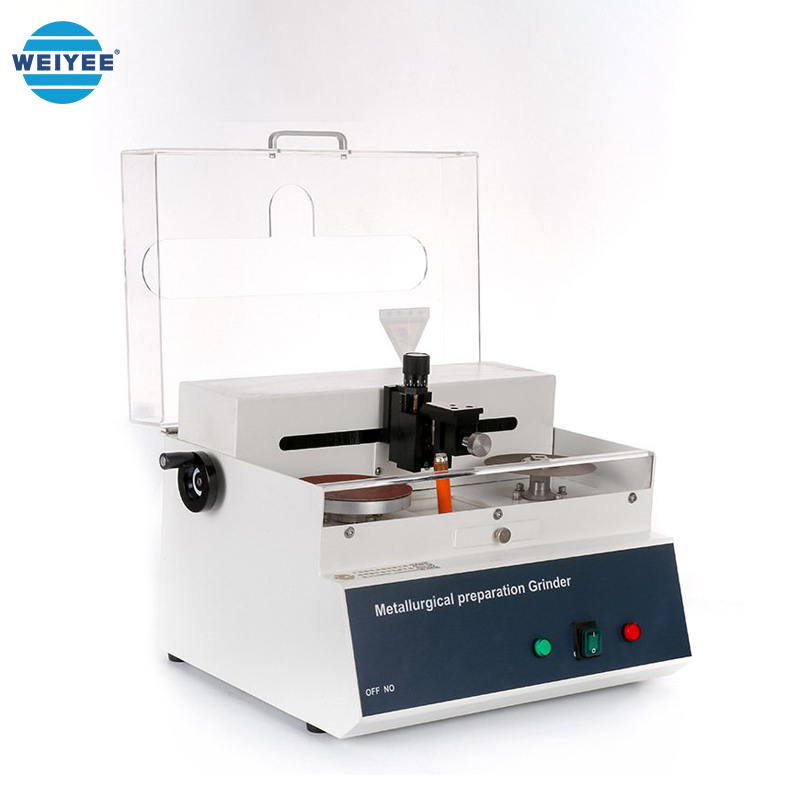

2．专业线束切割磨抛一体机（可选全自动机型）
专业线束端子切割研磨一体式型适用与小型线束端子，对端子精密切割可进行0.01mm上下距离调整，切割任意端子部位，采用超薄端子专用切割片对端子内部材质结构进行无损伤切断，其它公司采用剪刀剪使端子内部结构变型已无检测意义。
3．端子专用夹具可对应各种尺寸的端子
新开发的夹具可夹紧各种型号的端子，研磨时不用担心咬线牙变形或电线飞出，也不用特殊的技能，谁都可以轻易操作。附属的标准夹具可对应 AWG8-AWG26 的电线，细线用夹具（AWG26-AWG36） 可追加树脂凝固样品的专用夹具（可夹最大直径Ø40mm）。其他夹具尺寸可根据客户定做。
4．专业线束端子分析软件可分析压缩比、面积、C/H、C/W等数据
放大倍率20倍-最大500倍，超过AWG30的极细的线也可以很清楚地表现出来。另外还新开发了用于专业线束端子分析软件，可压缩比，面积，C/H，C/W等瞬间就能测定及辨别。
5．本公司研发的软件可将测定结果已报告形式保存打印。
可以将测定的各种数据以及芯线的压缩率等和鲜艳的断面图形一起输送到Excel及WORD文档，可以很简单地就制作出复杂的评价报告面来。
技术参数
1.精密手动切割台（含专业夹具）电机3000rpm
2.精密手动研磨台（含专业夹具）电机1450rpm
3.端子截面显微分析倍数：0.7-4.5X或1-5X（6档），视频总倍率：约30X-300X
4.电线的适用范围：0.05m㎡-107m㎡(选购其他设备可升级到300m㎡)
5.电源：AC100V-AC240V
6.成像工业相机：高清300万
7.成像系统软件：广州蔚仪金相图像分析软件
8.切割片规格：Φ120*0.5mm
9.研磨砂纸：1200#、2000#
10.标准夹具：0.01m㎡-50m㎡，50m㎡-107m㎡(选购其他设备可升级到300m㎡)
11.专业端子分析软件含加密锁及光盘
12.标准检定尺
13.线束端子专用腐蚀液
14.照明光源：全白可调LED照明装置(冷光)
15.外形尺寸：432*370*320mm
